업데이트 하지 않은 라즈베리 파이의 파이썬 버전은 2.*.. 버전이거나 3.* 버전이기에 최신 버전으로 업그레이드 해야한다.



방법은 아래와 같다.





Opencv 4.x 를 python3 설치 과정



1.

sudo pip3 install opencv-contrib-python

2

sudo apt install libqt4-test libhdf5-dev libatlas-base-dev libjasper-dev libqtgui4

3

sudo apt-get update

4.

wget https://github.com/dltpdn/opencv-for-rpi/releases/download/4.2.0_buster_pi3b/opencv4.2.0.deb.tar

5.

tar -xvf opencv4.2.0.deb.tar

6.

sudo apt-get install -y ./OpenCV*.deb

7.

pkg-config --modversion opencv4

8.

python3

>>import cv2

>>print(cv2.__version__)

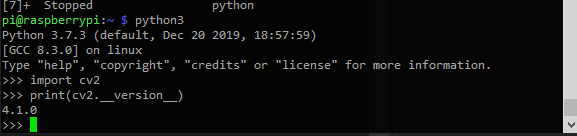

아래와 같이 결과가 나오면 정상적으로 설치되었음을 확인할 수 있다.







'openCV' 카테고리의 다른 글

opencv c++ 특정 객체의 위치를 구하는 방법  (0) 2020.06.24
histogram 히스토그램 평준화  (0) 2020.06.23





위의 이미지처럼 0과 255로 이원화된 이미지 속에서 흰색 박스의 가로 길이, 세로길이를 구하는 방법을 설명하고자 한다.



x가 시작되는 부분과 x가 끝나는 부분을 구해서 서로 빼면 총 가로길이를 구할 수 있다.

세로길이는 이와 똑같이 구할 수 있다.



이미지에 적용하여 구하려면, 흰색이 시작하는 부분과 흰색이 끝나는 부분을 구하면 길이를 구할 수 있다.





이 부분을 코딩으로 구현한 부분은 아래와 같다.



1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
#pragma once
#include "IPDef.h"
#include "ISP.h"

int main(void)
{
    Mat img_color = imread("Square.bmp");
    int width = img_color.cols;
    int height = img_color.rows;
    Mat img_gray = Mat(img_color.rows, img_color.cols, CV_8UC1);
    ISP isp;
    isp.cvtColor(img_color.data, img_gray.data,
        img_color.cols, img_color.rows,
        ECvtColor::eCvtBGR2GRAY);

    int start_x = 0;
    int finish_x = 0;
    int start_y = 0;
    int finish_y = 0;
    bool bfind_x = false;
    bool bfind_y = false;
    uchar* pSrc = img_gray.data;

    //search start_y : half of width
    for (int row = 0; row < height - 1; row++)
    {
        int col = width / 2 - 1;
        int index_cur = row * width + col;
        int index_down = (row + 1) * width + col;
        int cur = pSrc[index_cur];
        int next = pSrc[index_down];
        if ((next - cur) == 255)
        {
            bfind_y = true;
            start_y = row;
            cout << "find start y = " << start_y << endl;
            break;
        }
    }
    //search finish_y : half of width
    for (int row = 0; row < height - 1; row++)
    {
        int col = width / 2 - 1;
        int index_cur = row * width + col;
        int index_down = (row + 1) * width + col;
        int cur = pSrc[index_cur];
        int next = pSrc[index_down];
        if ((next - cur) == -255)
        {
            finish_y = row;
            cout << "find finish y = " << finish_y << endl;
            cout << "complete y information" << endl;
            break;
        }
    }

    cout << "size_y = " << finish_y - start_y << endl;


    for (int col = 0; col < width - 1; col++)
    {
        int row = height / 2 - 1;
        int index_cur = row * width + col;
        int index_down = row * width + (col+1);
        int cur = pSrc[index_cur];
        int next = pSrc[index_down];
        if ((next - cur) == 255)
        {
            bfind_x = true;
            start_x = col;
            cout << "find start x = " << start_x << endl;
            break;
        }
    }

    for (int col = 0; col < width - 1; col++)
    {
        int row = height / 2 - 1;
        int index_cur = row * width + col;
        int index_down = row * width + (col+1);
        int cur = pSrc[index_cur];
        int next = pSrc[index_down];
        if ((next - cur) == -255)
        {
            finish_x = col;
            cout << "find finish x = " << finish_x << endl;
            cout << "complete x information" << endl;
            break;
        }
    }

    cout << "size_x = " << finish_x - start_x << endl;


    cin.get();

}
 cs



'openCV' 카테고리의 다른 글

Raspberry Pi 의 open cv 버전 업그레이드 하는 방법  (0) 2020.07.31
histogram 히스토그램 평준화  (0) 2020.06.23

openCV를 활용하여 그림 내 픽셀의 값을 밝기별로 히스토그램으로 정렬한 후, 히스토그램 평준화를 한 코드이다.

히스토그램 평준화를 통해서 그림의 화질개선을 시킬 수 있다.





1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
#pragma once
#include "IPDef.h"
#include "ISP.h"
//Gray Histogram
int main(void)
{
    //load color image
    Mat img_color = imread("histo.jpg");
    Mat img_gray = Mat(img_color.rows, img_color.cols, CV_8UC1);
    ISP isp;
    isp.cvtColor(img_color.data, img_gray.data,
        img_color.cols, img_color.rows,
        ECvtColor::eCvtBGR2GRAY);
    //histogram
    const int histoSize = 256;
    vector<int> vHisto(histoSize, 0);
    isp.getHistogram(img_gray.data,
        img_gray.cols,
        img_gray.rows,
        vHisto.data(), vHisto.size());

    Mat img_draw = Mat(img_color.rows, img_color.cols + histoSize, CV_8UC3);
    img_draw = 0;
    uchar* pImgColor = img_color.data;
    uchar* pImgDraw = img_draw.data;

    for (int row = 0; row < img_color.rows; row++)
    {
        for (int col = 0; col < img_color.cols; col++)
        {
            int color_index = row * img_color.cols + col;
            int draw_index = row * img_draw.cols + col;
            color_index *= 3;
            draw_index *= 3;
            pImgDraw[draw_index + 0] = pImgColor[color_index + 0];
            pImgDraw[draw_index + 1] = pImgColor[color_index + 1];
            pImgDraw[draw_index + 2] = pImgColor[color_index + 2];
        }
    }

    int maxval = *std::max_element(vHisto.begin(), vHisto.end());
    for (int i = 0; i < histoSize; i++)
    {
        int moveTo = img_color.cols + i;
        int lineTo = static_cast<int>((1.0f * vHisto[i] * img_draw.rows / maxval));
        line(img_draw, Point(moveTo, img_draw.rows),
            Point(moveTo, img_draw.rows - lineTo), Scalar(255, 255, 255));
    }

    //histogram equlization
    int sum = 0;
    vector<int> vAccHisto(histoSize, 0);
    for (int i = 0; i < histoSize; i++)
    {
        sum += vHisto[i];
        vAccHisto[i] = sum;
    }

    for (int i = 0; i < histoSize-1; i++)
    {
        int X = img_color.cols + i;
        int YmoveTo = static_cast<int>((1.0f * vAccHisto[i] * img_draw.rows / vAccHisto[histoSize - 1]));
        int YlineTo = static_cast<int>((1.0f * vAccHisto[i+1] * img_draw.rows / vAccHisto[histoSize-1]));
        line(img_draw, Point(X, img_draw.rows-YmoveTo),
            Point(X, img_draw.rows-YlineTo), Scalar(0, 0, 255), 5);
    }
    imwrite("D:\\img_histo_gray.bmp", img_gray);
    imwrite("D:\\img_histo.bmp", img_draw);












    //normalized acc histogram
    vector<float> norm_Acc_Histo(histoSize, 0);
    int length = img_gray.rows * img_gray.cols;
    for (int i = 0; i < histoSize; i++)
        norm_Acc_Histo[i] = (1.0f * vAccHisto[i]) / length;

    Mat img_gray_histoEqual = Mat(img_gray.rows, img_gray.cols, CV_8UC1);
    uchar* pImgGrayHistoEqual = img_gray_histoEqual.data;
    for (int row = 0; row < img_gray.rows; row++)
    {
        for (int col = 0; col < img_gray.cols; col++)
        {
            int index = row * img_gray.cols + col;
            pImgGrayHistoEqual[index] = norm_Acc_Histo[img_gray.data[index]] * 255;
        }
    }


    //histogram
    vector<int> vHistoEqul(histoSize, 0);
    isp.getHistogram(img_gray_histoEqual.data,
        img_gray_histoEqual.cols,
        img_gray_histoEqual.rows,
        vHistoEqul.data(), vHistoEqul.size());

    Mat img_draw_equal = Mat(img_color.rows, img_color.cols + histoSize, CV_8UC3);

    img_draw_equal = 0;
    uchar* pImgDraw_Equal = img_draw_equal.data;

    for (int row = 0; row < img_color.rows; row++)
    {
        for (int col = 0; col < img_color.cols; col++)
        {
            int color_index = row * img_color.cols + col;
            int draw_index = row * img_draw.cols + col;
            color_index *= 3;
            draw_index *= 3;
            pImgDraw_Equal[draw_index + 0] = pImgColor[color_index + 0];
            pImgDraw_Equal[draw_index + 1] = pImgColor[color_index + 1];
            pImgDraw_Equal[draw_index + 2] = pImgColor[color_index + 2];
        }
    }

    maxval = *std::max_element(vHistoEqul.begin(), vHistoEqul.end());
    for (int i = 0; i < histoSize; i++)
    {
        int moveTo = img_color.cols + i;
        int lineTo = static_cast<int>((1.0f * vHistoEqul[i] * img_draw.rows / maxval));
        line(img_draw_equal, Point(moveTo, img_draw.rows),
            Point(moveTo, img_draw.rows - lineTo), Scalar(255, 255, 255));
    }

    sum = 0;
    vector<int> vAccHistoEqual(histoSize, 0);
    for (int i = 0; i < histoSize; i++)
    {
        sum += vHistoEqul[i];
        vAccHistoEqual[i] = sum;
    }

    for (int i = 0; i < histoSize - 1; i++)
    {
        int X = img_color.cols + i;
        int YmoveTo = static_cast<int>((1.0f * vAccHistoEqual[i] * img_draw_equal.rows / vAccHistoEqual[histoSize - 1]));
        int YlineTo = static_cast<int>((1.0f * vAccHistoEqual[i + 1] * img_draw_equal.rows / vAccHistoEqual[histoSize - 1]));
        line(img_draw_equal, Point(X, img_draw_equal.rows-YmoveTo),
            Point(X, img_draw_equal.rows-YlineTo), Scalar(0, 0, 255), 5);
    }
    imwrite("D:\\img_histo_equal_gray.bmp", img_gray_histoEqual);
    imwrite("D:\\img_histo_equal.bmp", img_draw_equal);
    cin.get();
}
 cs
